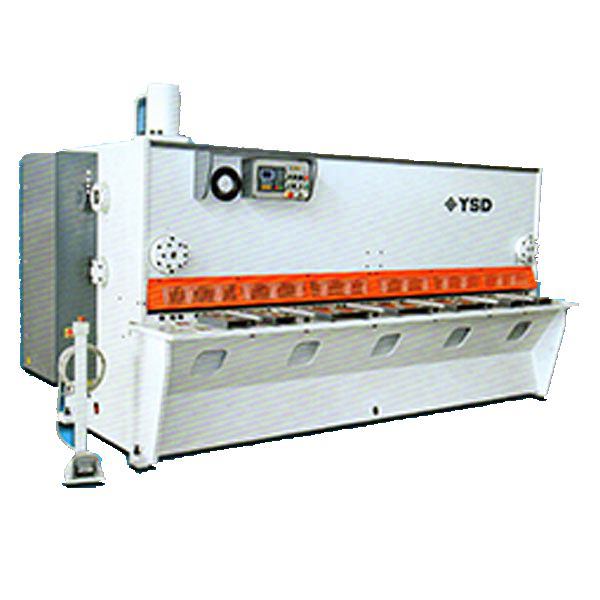

HGN（K）系列液壓剪床
介紹
HGN（K）系列動力剪床採用UG軟件設計的優化框架。全焊接結構顯示出良好的強度和剛性。穩定的集合式液壓系統有助於安全可靠的操作。這種類型的剪床允許刀片間隙和剪切角度調整，這是獲得期望的產品的關鍵點。
特性
1.HGN（K）系列液壓剪床特點在採用獨特的三個滾輪轉塔式導軌。預壓導軌使滾輪緊緊地位於上軌道和下軌道之間，並且連續地重複往復運動。。
2.這些動力剪床具有集合式液壓系統的優點，具有世界知名公司生產的高品質液壓元件和密封件，以最小程度減少液壓管道，確保安全可靠的運行。
3.液壓部件和密封件的尺寸均符合ISO和DIN標準。
4.當切割不同種類和厚度的板材時，通過刀片間隙快速調節裝置可以容易地調節刀片間隙。在錶盤上顯示出了刀隙值。
5.可進行剪切角調整，以使材料變形最小化。
6.我們的液壓剪床配有一個集中的按鈕站，有助於操作方便。
7.本系列動力剪床的外觀簡潔，外形美觀。
HGN（K）系列液壓剪床參數表
|
規範
|
25/8
|
31/8
|
40/8
|
50/8
|
25/13
|
31/13
|
|
低碳鋼（45kg / mm2）
|
8
|
8
|
8
|
8
|
13
|
13
|
|
不銹鋼
|
4
|
4
|
4
|
4
|
8
|
8
|
|
切割長度mm
|
2500
|
3100
|
4000
|
5000
|
2500
|
3100
|
|
最大切割力KN
|
220
|
275
|
275
|
245
|
580
|
580
|
|
背規範圍mm
|
750
|
750
|
750
|
1000
|
1000
|
1000
|
|
角度調整
|
0.5~2.5
|
0.5~2.0
|
0.5~2.0
|
0.5~2.5
|
0.5~2.5
|
0.5~2.5
|
|
每分鐘衝程
|
17
|
15
|
11
|
8
|
9
|
9
|
|
框架喉深mm
|
100
|
100
|
100
|
100
|
100
|
100
|
|
壓板數
|
14
|
17
|
22
|
26
|
14
|
17
|
|
油箱容積L
|
290
|
350
|
400
|
605
|
383
|
449
|
|
馬達功率kw
|
11
|
11
|
15
|
18.5
|
15
|
15
|
|
大約。 重量kg
|
6000
|
6500
|
10800
|
19000
|
7500
|
8700
|
|
長度mm
|
3155
|
3755
|
4750
|
5885
|
3260
|
3860
|
|
寬度mm
|
1850
|
1850
|
1920
|
2170
|
2150
|
2150
|
|
高度mm
|
2180
|
2180
|
2325
|
2520
|
2320
|
2320
|
YSD是中國各種鈑金成型機的供應商。 我們的產品符合國內認證和世界認證。 液壓剪床按ISO9001標準製造。 CAD / CAE / CAM / CAPP通過使用美國的EDS-UG軟件設計和製造液壓剪床。 CE規格機適用於歐洲市場。 CSA規格機適用於北美市場。
|
|
|
|
|
|
|
