商品說明

介紹說明

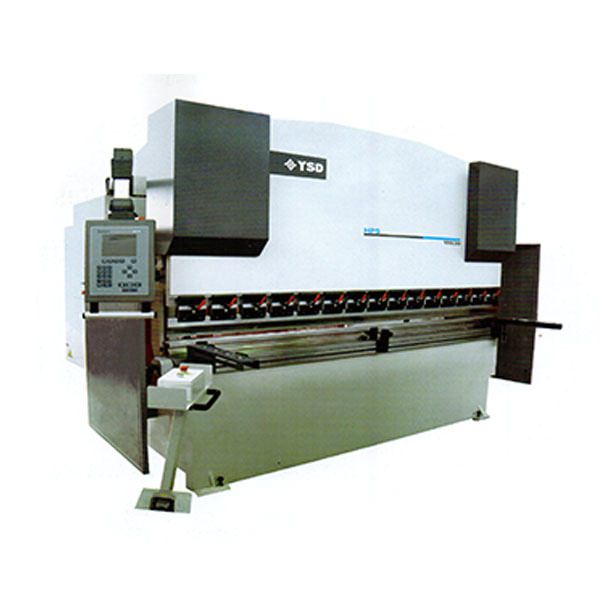

作為專業的金屬成型機生產和供應商，我們提供HPS系列折床。這些折床配備油電伺服系統和先進的CNC控制可提供折床的最佳精度。彎曲過程可根據客戶要求設定。非腐蝕性表面使折床減少維護的工作。特殊材料包裝，以避免在運輸過程中可能的損壞。我們公司提供優良的售後服務，可以幫助您了解所有的影響因素，使您獲得最佳的彎曲過程和精確的彎曲結果。

特性

1. HPS系列沖壓機配備油電伺服系統，由全閉迴路控制的同步運動。

2.這些折床配備伺服馬達的背規和由兩個線滑軌引導的滾珠螺槓。

3.先進的CNC控制允許數據補正過程，以保證精度。

4.下模補償可以補償哲彎時檯面產生的變形量。

5.為客戶提供多樣性的上,下模具樣式。

1.線性編碼器

線性編碼器測量折彎位置有助於實現最佳精度。

2.控制技術

在折床的兩側設置兩個線性編碼器（Y1-Y2），用於測量上模和工作台之間的精確距離。編碼器連接到工作台，以防止側框架的變形影響定位。此外，所獲得的數據被立即發送到控制系統用於計算，然後伺服閥接收相應的控制信號。 CNC系統隨時修正兩個伺服閥的誤差。此外，它總是確保折床的上模和工作台之間的平行狀態。

3.機器配置

CNC下模補償系統設置在折床的工作台上，雙楔型塊相對移動，以確保精確的折彎補償。在將諸如工件厚度，工件長度，下模開口大小和材料延展強度等數據的參數傳送到控制系統之後，系統會自動計算折床出力和相關的隆起補償值。在每個折彎過程中添加最佳的補償值。

1.下模補償系統可由手輪或馬達控制。可程式下模補償系統 V軸是可選配配的。

2.配備高精度背規系統。組件包括由伺服馬達驅動的齒輪傳動的X軸，垂直運動的伺服馬

達R軸，以及手動橫向運動的手指規。

3.選配設備（快速上刀夾模系統和特殊刀具系統，喉深和背部安全防護）。

4.CNC控制器DA52。（選配：DA56）

4.隨動掀料(選配)

HPS 系列折床參數

50 to 200 tons

名稱		HPS 50/20	HPS 80/25	HPS 100/30	HPS 100/40	HPS 135/30	HPS 135/40	HPS 165/30	HPS 165/40	HPS 200/25	HPS 200/30	HPS 200/40
壓力	kN	500	800	1000	1000	1350	1350	1650	1650	2000	2000	2000
工作長度	mm	2050	2550	3050	4000	3050	4000	3050	4000	2550	3050	4000
內側之間的距離	mm	1640	2050	2550	3150	2550	3150	2550	3150	2050	2550	3150
油壓缸行程	mm	200	200	200	200	200	200	200	200	250	250	250
最大機器開口	mm	380	380	400	400	400	400	400	400	450	450	450
喉深	mm	300	400	400	400	400	400	400	400	400	400	400
床台寬度	mm	140/60	140/60	180/60	180/60	180/60	180/60	180/60	180/60	180/60	180/60	180/60
趨近速度	mm/s	150	150	130	130	120	120	120	120	100	100	100
工作速度	mm/s	10	10	10	10	10	10	10	10	10	10	10
返回速度	mm/s	110	110	110	110	110	110	110	110	110	110	110
馬達	kW	5.5	7.5	11	11	15	15	18.5	18.5	18.5	18.5	18.5
油箱容量	L	180	260	320	320	320	320	350	350	400	400	400
X軸距離	mm	600	600	600	600	600	600	600	600	600	600	600
長度	mm	2185	2640	3320	4320	3320	4320	3320	4320	2820	3320	4320
寬度	mm	1450	1640	1660	1660	1700	1700	1750	1750	1900	1900	1900
高度	mm	2275	2300	2500	2500	2500	2500	2500	2500	3200	3200	3200
重量	kg	5000	6000	7000	8500	10000	12000	11500	12500	11000	12500	13000

250 to 400 tons

名稱		HPS 250/32	HPS 250/40	HPS 250/50	HPS 250/60	HPS 320/32	HPS 320/40	HPS 320/50	HPS 320/60	HPS 400/40	HPS 400/50	HPS 400/60
壓力	kN	2500	2500	2500	2500	3200	3200	3200	3200	4000	4000	4000
工作長度	mm	3250	4000	5050	6050	3250	4000	5050	6050	4000	5050	6050
內側之間的距離	mm	2550	3150	4050	5050	2550	3150	4050	5050	3150	4050	5050
油壓缸行程	mm	280	280	280	280	280	280	280	280	300	300	300
最大機器開口	mm	520	520	520	520	520	520	520	520	570	570	570
喉深	mm	400	400	400	400	400	400	400	400	400	400	400
床台寬度	mm	250	250	250	250	250	250	250	250	250	250	250
趨近速度	mm/s	100	100	100	100	100	100	100	100	100	100	100
工作速度	mm/s	9	9	9	9	10	10	10	10	8.4	8.4	8.4
返回速度	mm/s	110	110	110	110	100	100	100	100	88	88	88
馬達	kW	22	22	22	22	30	30	30	30	30	30	30
油箱容量	L	700	700	700	700	700	700	700	700	700	700	700
X軸距離	mm	600	600	600	600	600	600	600	600	600	600	600
長度	mm	3500	4450	5500	6500	3600	4450	5500	6500	4450	5500	6500
寬度	mm	2000	2000	2000	2000	2200	2200	2200	2200	2300	2300	2300
高度	mm	3700	3700	3700	3700	3800	3800	3810	3810	4010	4010	4010
重量	kg	15000	16500	20000	24500	17500	19500	23500	29000	26000	30500	34000

主要組件：

名稱	供應商	國家
密封	MERKEL or NOK	Germany or Japan
液壓閥單元	BOSCH	Germany
線性編碼器	HEIDENHAIN	Germany
伺服馬達和伺服驅動器	ESTUN	China
油壓泵浦	NACHI	Japan
CNC控制系統	DELEM or CYBELEC	Holland or Switzerland
